Équipement électromagnétique GD-5 Ultra-largeband MT / AMT / CSAMT Géphysique

Équipement électromagnétique GD-5 Ultra-large bande MT / AMT / CSAMT Géphysical Survey est la méthode géophysique préférée dans l'exploration géothermique. Les enquêtes MT imaginent la structure de résistivité électrique souterraine de la surface proche jusqu'à 2 km ou plus.
État de disponibilité:
Quantité:
  • Gd-5

  • GOLD

Description du produit

Équipement électromagnétique GD-5 Ultra-largeband MT / AMT / CSAMT Géphysique


L'équipement électromagnétique ultra-large GD-5 intégrant la magnétotellurique à haute fréquence (HMT) et le magnétisme magnétotellurique (AMT) et la magnétotellurique (BMT et MT) sont un magnétotelluromètre à large bande tout-en-un. La méthode magnétotellurique (HMT / AMT / BMT / MT) a une variété de méthodes d'observation et peut fournir une variété de nombres de paramètres d'interprétation qualitatifs, largement utilisés dans divers champs d'exploration géophysiques moyens et profonds. La méthode HMT / AMT / BMT / MT peut être utilisée pour la 2D, le profil 3D ou l'exploration de la zone peut également être effectuée avec des stations fixes et des stations mobiles pour réaliser une exploration de continuité de type station à quatre dimensions.


Les équipements électromagnétiques ultra-larges GD-5 peuvent également être étendus à CSAMT, TEM, IP, etc. Nouvelle recherche de méthode géophysique.

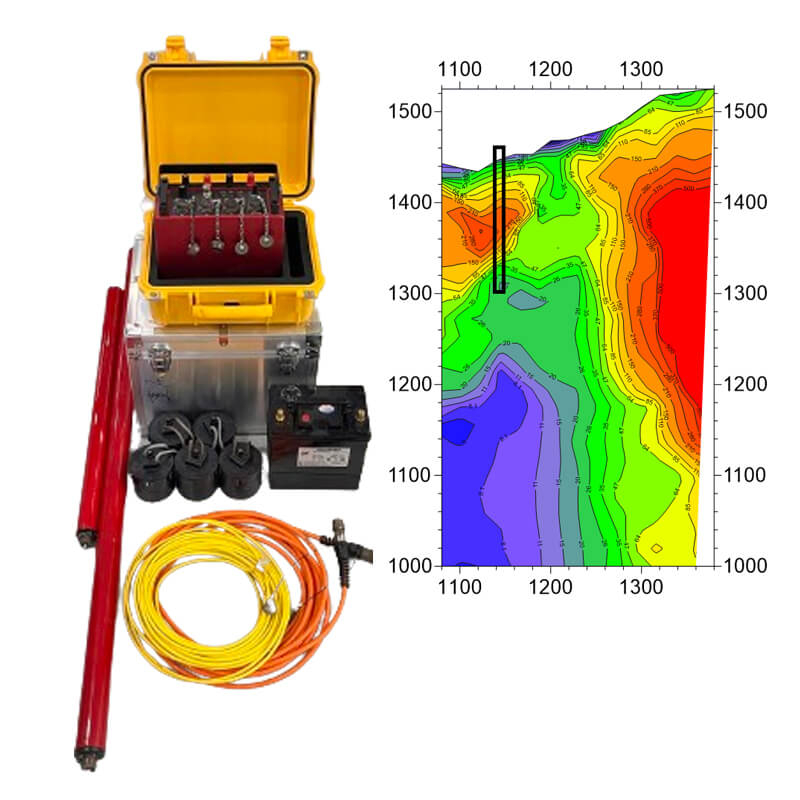

Équipement MT (1)

Application détaillée sur le système électromagnétique GD-5 ultra-large bande

- Cartographie de la géologie à 1 000 mètres et plus pour l'exploration des mines et des minéraux.

- Cartographie des caractéristiques hydrogéologiques pour l'exploration des eaux souterraines.

- Cartographie du réservoir géothermique à 2 000 mètres de profondeur.

- Exploration peu profonde du pétrole et du gaz à 2 000 mètres de profondeur.

- Ingénierie profonde et applications géotechniques, telles que la cartographie des structures profondes pour les futurs sites de barrages, la caractérisation de l'intégrité potentielle des référentiels des déchets nucléaires, la visualisation de la géologie.

- Structure du tunnel de montagne profonde, etc.

- Excellent outil pour la recherche académique et l'enseignement

Feuille technique sur  Système électromagnétique GD-5 Ultra-Wideband

1

Nombre de canaux

6 canaux (3 canaux électriques et 3 canaux magnétiques)

2

Méthodes de détection

Sources artificielles / sources naturelles / sources mixtes artificielles et naturelles

3

Convertisseur d'annonce

ADC à haute précision 32 bits (taux d'échantillonnage maximal 240KSP)

4

Processeur

Processeur Dual-Core ARM-A8 + FPGA

5

Impédance d'entrée

Le circuit est supérieur à 10 m Ω, la piste magnétique est supérieure à 20 kΩ

6

Bande passante

DC à 10 kHz

7

Méthode de synchronisation

Synchronisation par satellite + Température constante Synchronisation de l'oscillateur à cristaux

8

Synchronisation d'horloge

Mieux que 30 ns

9

Plage dynamique

Système 160 dB instantané 130dB @ 24 kHz 0db

10

Plage d'entrée

16v pp @ 0db

11

Niveau de bruit

<5nv / √hz @ 24khz 36 dB

12

Consommation d'énergie

<5W @ 12vdc

13

Interface de Communication

WiFi / USB / 100m Ethernet

14

Stockage de données

Standard 64g / 32-256g en option

15

Mode d'alimentation

12V External Utilisation couramment utilisée batterie ou batterie au lithium

16

Méthode d'enregistrement des données

Enregistrement d'extraction 24 kHz ou 2400 Hz et enregistrement continu 150 Hz / 15Hz. Peut alterner automatiquement la collection ou la collection de segmentation automatique.

17

Auto-test de l'instrument

Gain d'instrument / Dynamic Range Detection / Acquisition Boîte / Sensibilité du capteur magnétique Calibration

18

Méthode de connexion

USB, 100m Ethernet Téléchargement câblé et téléchargement sans fil WiFi

19

Méthode de travail

AMT / MT / BMT (peut étendre CSAMT TEM IP et d'autres fonctions)

20

Grade imperméable

IP67

21

Poids

3,5 kg

22

Filtre

Filtres à arrêt de bande pass

23

Prendre le contrôle

Programmable 0DB 12DB 24DB36DB;

* Référence distante à long terme: fournit en permanence des données en temps réel à partir de 2 stations de référence à distance à long terme;
