Inclinomètre numérique GDZ-1A

Quantité:
  • GOLD
Objectif:
  L'instrument est une nouvelle mesure d'inclinaison numérique de haute précision. Il est utilisé pour déterminer l'angle de pendage et l'angle d'azimut du forage vertical et du forage directionnel avec une grande précision. Il peut également déterminer l'angle de pendage, l'angle d'azimut, l'angle de la face de l'outil et la profondeur du trou de forage avec une grande précision.
  Il convient pour déterminer l'inclinaison du trou de forage, dont le diamètre est supérieur à 40 mm et d'une profondeur maximale de 1 200 m, dans la zone non magnétique. Il a été largement utilisé dans les domaines de l'ingénierie, de l'hydrologie, du pétrole, du charbon et de la géologie.

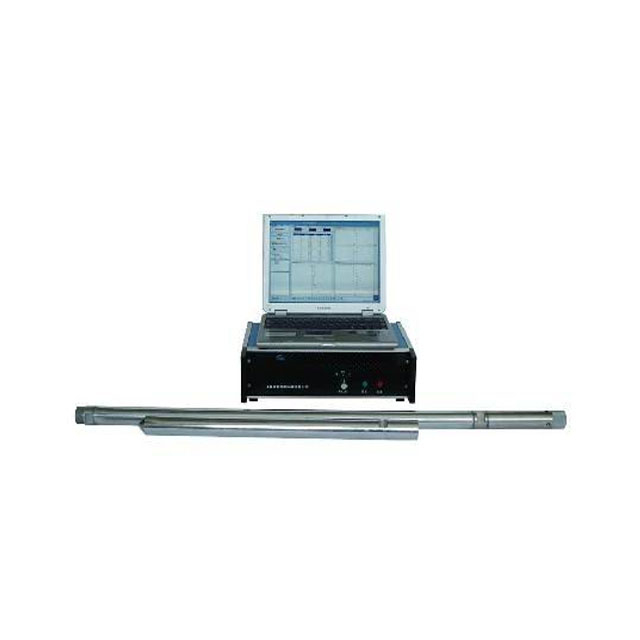

  L'instrument est composé d'un ordinateur portable (en option), d'un boîtier de contrôle et d'une sonde d'inclinomètre. Il adopte des techniques de transmission longue distance codées pour les données de test, afin de pouvoir transmettre les données de test de manière précise et fiable. Il associe un capteur haute performance à des techniques de traitement du signal numérique. Les données de test sont donc extrêmement précises et reproductibles. Il peut transmettre directement les données de test à un ordinateur portable via les ports série RS232. Il peut ainsi afficher les données de test, le diagramme de plan, le diagramme en coupe et le diagramme de projection latérale de manière claire et intuitive, et sauvegarder les données de test. S'il est connecté à une imprimante, il peut imprimer des données de test, un diagramme de plan, un diagramme en coupe, un diagramme de projection latérale et un diagramme de trace d'espace. il peut déterminer la profondeur du forage lors de la mesure d'inclinaison; il est facile à utiliser et convient au champ de détermination;
Paramètres techniques:
  1. Profondeur de mesure d'inclinaison: & le; 1200 m;
  2. Plage de mesure et précision:
  (1) Angle d'immersion: 0 ~ 50 & deg ;;
  Si l'angle d'inclinaison est compris entre 0 et 20, la précision de la mesure est de & plusmn; 0,1 & deg ;;
  Si l'angle d'inclinaison est compris entre 20 et 50 ° C, la précision de la mesure est de & plusmn; 0,2 & deg ;;
  (2) Angle d'azimut: 0 ~ 360 & deg ;;
  Si l'angle d'inclinaison est égal à 1 ~ 3, la précision de la mesure est de & plusmn; 3 & deg ;;
  Si l'angle d'inclinaison est compris entre 3 et 50 ° C, la précision de la mesure est de & plusmn; 1,5 & deg ;;
  (3) angle de la face de l'outil: 0 ~ 360 & deg ;; La précision de la mesure est de & plusmn; 1.5 & deg ;;
  3. sonde inclinomètre:
  (1) Taille: & Phi; 40 & times; 1600 mm;
  (2) poids: 7 kg;
  4. Environnement de travail du cas de contrôle:
  (1) température: -10 50;
  (2) humidité relative: & le; 85%;
  5. Environnement de travail de la sonde d'inclinomètre:
(1) température: 0 ~ 75;
  (2) pression endurée: & 15; 15 MPa;
  6. Alimentation: 220 V CA & plus; 10%, 50 Hz;
  7. Mode de mesure: à des points fixes; l'intervalle de profondeur et la quantité de points de mesure peuvent être prédéfinis au hasard;
