Principe et application du magnétomètre Proton WCZ-3

Principe et application du magnétomètre Proton WCZ-3

Principe

L'observation du champ géomagnétique, en dehors du champ magnétique changeant, est principalement composée du champ normal provenant de la terre et du champ anormal généré par diverses formations géologiques dans la croûte terrestre. L'exploration magnétique utilise des données de magnétomètre pour identifier ces anomalies, visant à traiter les enquêtes géologiques et à faciliter l'exploration minérale. L'avènement du magnétomètre Proton, en raison de sa haute précision, fonctionne sur un principe différent par rapport aux autres magnétomètres, permettant des mesures à haute résolution et précises de matériaux magnétiques faibles tels que le champ magnétique de la Terre.

Le principe de travail du magnétomètre Proton WCZ-1 est basé sur la mesure de la précession de protons d'hydrogène dans un champ magnétique. Le capteur est rempli de liquide contenant de l'hydrogène, où les protons sont dans un arrangement aléatoire avant d'être polarisés. Lors de l'application d'un signal de polarisation, les protons commencent à prévenir. À mesure que le signal de polarisation diminue, la précession des protons est progressivement influencée par le champ magnétique externe. En mesurant les changements de fréquence dans le capteur, l'ampleur du champ magnétique externe peut être déterminée. Ce processus peut être répété en continu pour maintenir les mesures.

Application

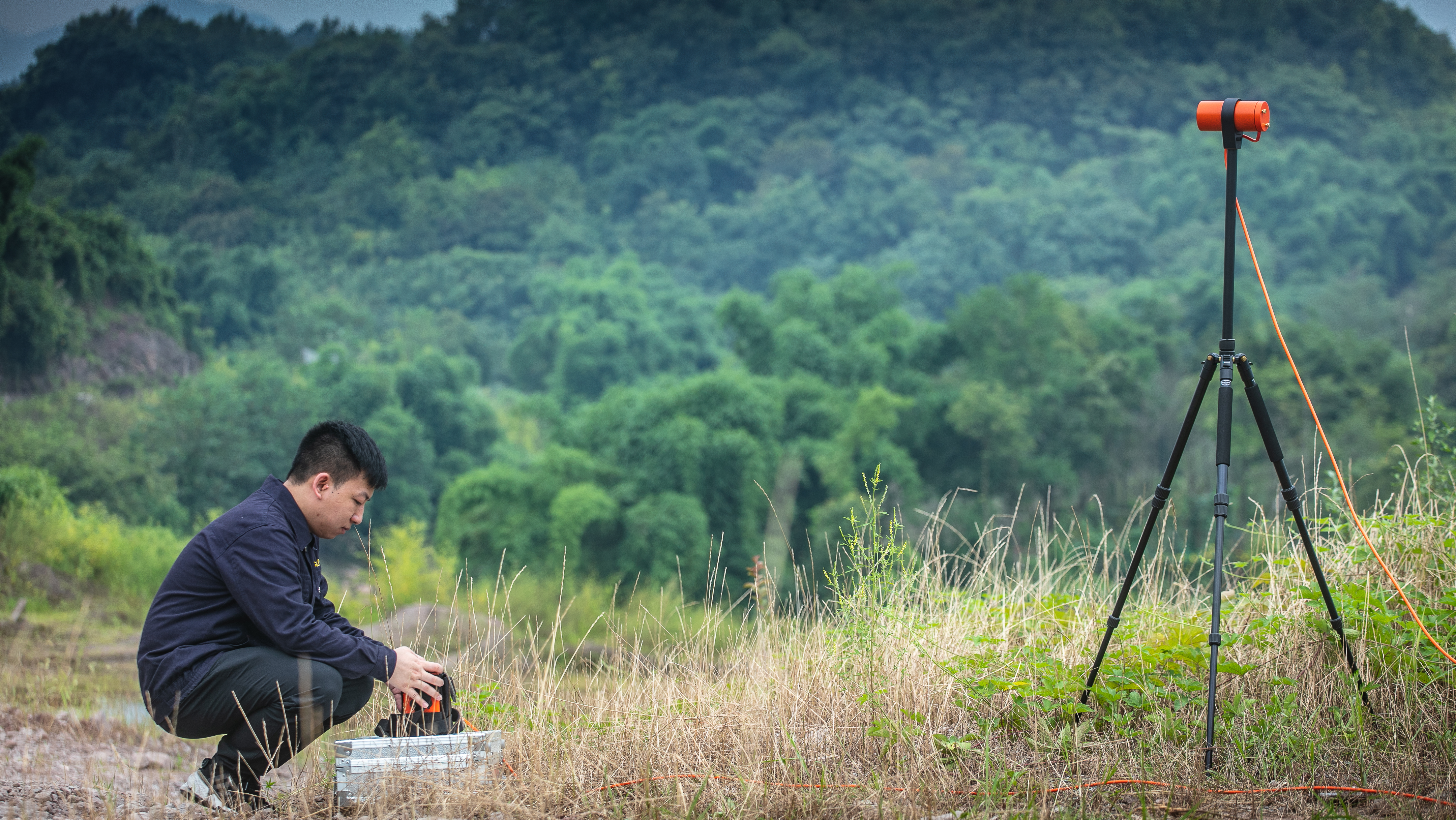

En utilisant l'application du magnétomètre Proton WCZ-3 dans une zone minière à Chongqing, en Chine, nous pouvons illustrer l'application d'une exploration magnétique de haute précision dans la prospection minérale. Le site est situé à environ 22 kilomètres dans une région caractérisée par des collines et des crêtes moyennes à basse. Les crêtes principales s'étendent dans une direction nord-ouest, avec des élévations plus élevées au nord-ouest et des altitudes plus basses vers le sud-est. L'altitude la plus élevée atteint 1 282,9 mètres, tandis que le plus bas est à 965 mètres, entraînant une différence d'élévation relative d'environ 317,9 mètres. Afin d'évaluer les perspectives de développement d'un dépôt de minerai de fer, une compréhension complète des ressources de minerai de fer dans la région a été recherchée, y compris des informations préliminaires sur la minéralisation au sein du corps du minerai et de ses sites d'extraction potentiels, visant à identifier un minerai de fer exploitable dépôt le plus tôt possible. Conformément aux exigences de l'enquête géologique, des travaux d'enquête magnétique de haute précision ont été effectués dans la zone minière. Compte tenu des caractéristiques de la zone étudiée, nous avons établi 10 lignes d'enquête orientées à 135 degrés, avec un espacement fixé à 100 mètres entre les lignes et 10 mètres entre les points, adhérant à une échelle de 1: 10 000.

Équipement utilisé

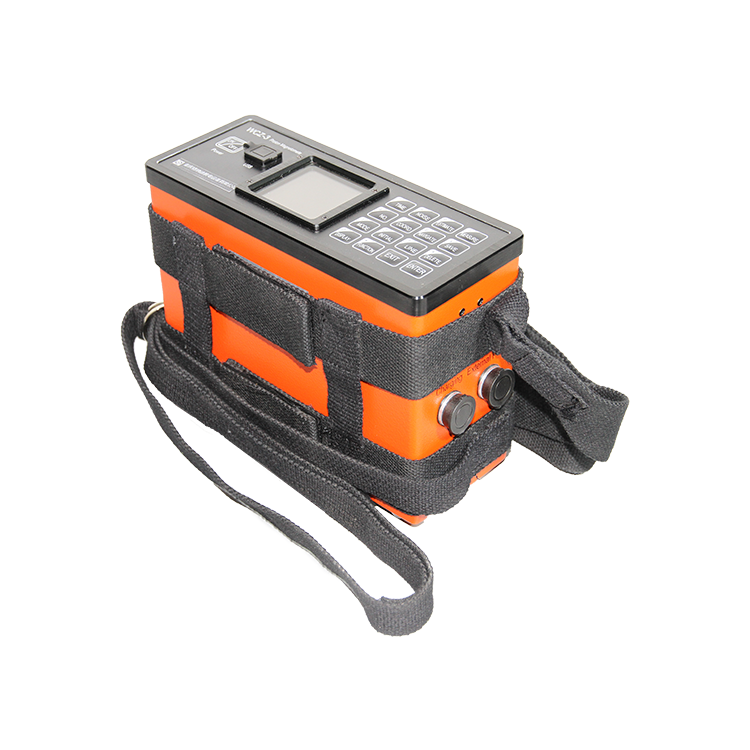

• Magnétomètre Proton WCZ-1/3

Résultat

La zone située au sud du minerai depOSIT est un loZone de lycée W, composée d'un dépôt alluvial et fluvial-terrace principalement composé d'argile et de gravier sableux. La formation géologique globale dans tLe dépôt de minerai présente une structure de monocline tendance au nord-est au sud-ouest, avec des structures de faille prédominantes orientées dans une direction nord-est, faisant partie du système volcanique inédien. Parmi ceux-ci, les principales tendances de la faille F1 d'environ 40 degrés avec une baisse de 50 degrés, servant de structure de contrôle du minerai primaire dans la région. Une activité magmatique intense est évidente dans la zone, avec une exposition de granit biotite à grains fin précoces (γ52 (3) C) au sud du dépôt de minerai, un composant du corps de granit de Baliao, fournissant une source de fluides hydrothermaux pour le Formation de dépôts polymétalliques en fer dans la région. L'altération de la roche environnante dans le dépôt de minerai comprend principalement l'hématisation, la limonititisation, la magnétisation, la minéralisation au plomb-zinc et la silicification. La genèse de ce dépôt de minerai appartient au type métasomatique hydrothermal.

Profil d'anomalies magnétique et interprétation pour une ligne spécifique.

Carte de contour du plan anomalie magnétique
