Tomographie par résistivité électrique 2D à trous 2D pour une petite cible malade géologique

Nombre Parcourir:2     auteur:Éditeur du site     publier Temps: 2024-09-12      origine:Propulsé

Pourquoi faire la tomographie par résistivité électrique 2D à trous trans-trous?

La mauvaise géologie est souvent rencontrée dans les projets d'ingénierie, ce qui peut provoquer de graves catastrophes telles que la dérouche soudaine en eau, les glissements de terrain et les fuites, entraînant des retards de construction, des victimes et d'autres conséquences. L'identification efficace de la mauvaise géologie à l'avance est une condition préalable importante pour assurer la sécurité de l'ingénierie.

Des méthodes géophysiques comme la tomographie par résistivité électrique de surface, l'exploration sismique, la magnétotellurique (MT) ou l'électromagnétique transitoire (TEM) sont largement utilisées dans les phénomènes géologiques malades à grande échelle comprennent les failles, les zones de fracture, le karst.

Pour les phénomènes géologiques malades cibles plus petites comme les petites grottes, les roches isolées, les roches altérées tomographies de résistivité électrique transversale bien pur-puits sont recommandées , en raison du signal ne s'atténue pas avec la profondeur et n'est pas facilement affecté par le bruit


Selon le réseau d'électrode, il peut être divisé en: tomographie par résistivité électrique inter-trous, tomographie par résistivité électrique du terrain, trou de résistivité électrique trou-trou trou

Bien que limité au niveau de l'eau, l'utilisation de la tomographie par résistivité électrique du trou de trou avec un plus grand espace d'observation devrait obtenir un meilleur effet d'imagerie.

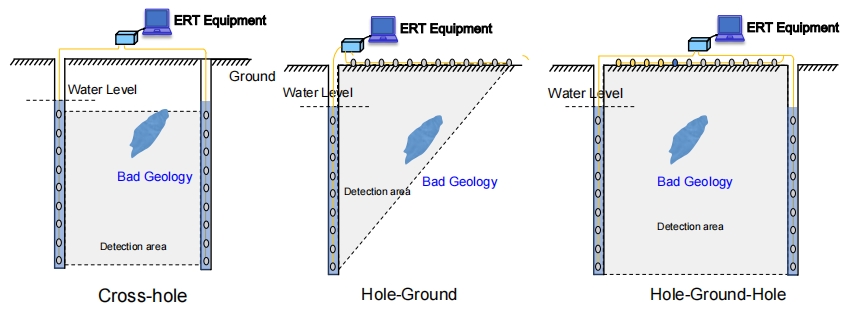

2d trou de croix Ert

Disposition du tableau d'électrode tomographie par résistivité transversale

Règle de base sur la tomographie par résistivité inter-trou:

1. Placer l'électrode positive A dans le trou et l'électrode négative B sur la surface ou dans d'autres trous.

2. L'électrode de mesure est située près des électrodes d'alimentation A et B ou entre A et B.

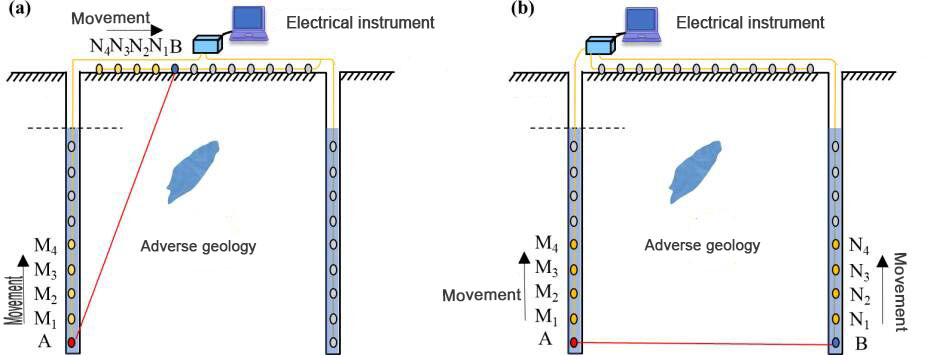

AB


Selon les performances des instruments ERT, plusieurs groupes de combinaisons M et N peuvent être conçus pour observer les données multicanaux et améliorer l'efficacité de l'acquisition.

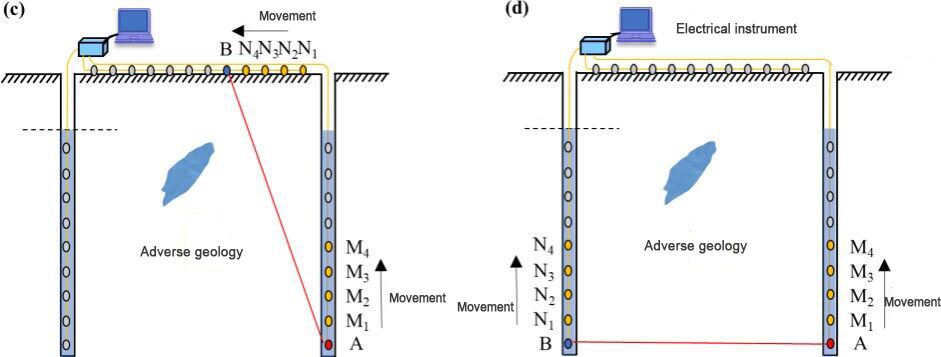

CD


Résultat de test sur la tomographie par résistivité électrique de puits de puits de puits

Résultat du test

Si les méthodes intéressées sur la tomographie par résistivité électrique transversale, la tomographie par résistivité électrique du terrain, la tomographie par résistivité électrique trou-trou, n'hésitez pas à nous contacter pour plus de détails
